低壓一般用途電機   ABB 低壓電機擁有了 ABB 的一流品質和雄厚支持，這些電機的性能得到大量客戶和 OEM（原 始設備制造商）的認可。電機達到 IE2, IE3 效率。

產品M2BAX

我們提供電機、發電機、機械傳動產品、各項相應服務及專門技術，幫助客戶在產品的整個使用周期及更長的期限內，實現節能及工藝改進。
一．標準
ABB 電機采用全封閉三相鼠籠型設計，其工藝符合 IEC 和 EN 國際 標準。同時，可按要求提供符合其他國家規范的電機。 所有生產廠家均通過 ISO 9001 國際質量認證及 ISO 14000 環境標準，并符合所有適用的歐盟指令。
1.產品簡介
ABB M2BAX系列產品是用于一般用途的低壓高效三相異步電動機。 該系列電機通過 ABB 全球研發平臺設計，面對全球及中國市場。 設計遵循 IEC 國際標準以及中國 GB 標準，效率達到 IE2，IE3 能效等級。符合中國 2 級，3 級能效標準（GB18613-2012）。
M2BAX 系列電機主要是針對大批量購買電機的 OEM 客戶設計， 其應用包括風機、水泵、減速機等，可適用于水處理、暖通空調、 食品飲料、紡織、電力、機床、造紙、冶金等行業。M2BAX 的優 異品質及服務為客戶提供了增值的空間，其標準電機的庫存設計和
更短的供貨周期確保了訂單的快速交付，更高的產品靈活性可滿足 各類客戶需求。


2.防護等級
IP 防護
防止人員接觸（或接近）帶電部件，以及機殼內的運轉部件。同時 避免外界固體異物侵入機器內，保護機器，避免進水防止受到有害 影響。
IK 代碼
機殼保護電機不受外部機械沖擊不利影響的程度分級。
二．電氣特性額定輸出

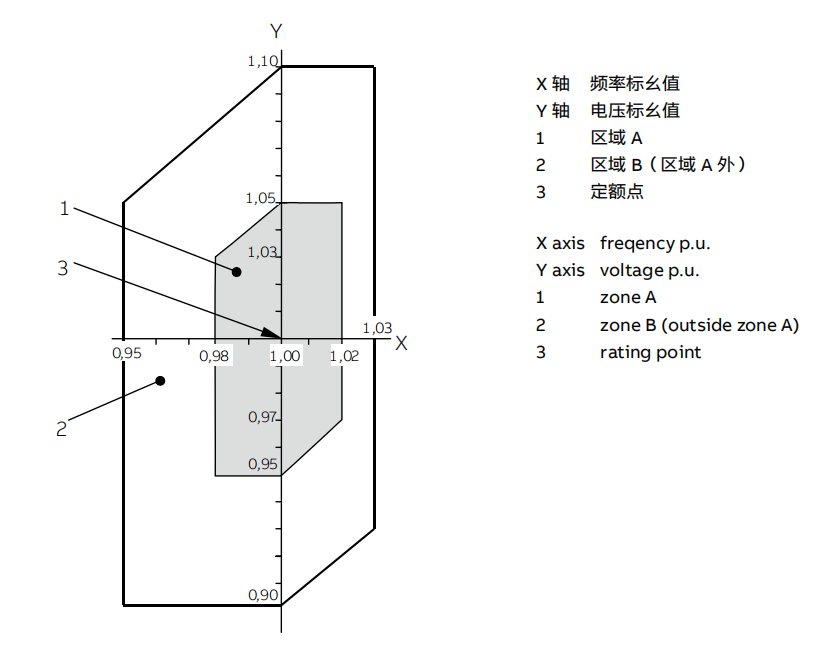

1.M2BAX 系列電機的額定功率是指電機運行在 S1- 連續工作制的情 況下（IEC 60034-1），此時周圍環境溫度范圍為 -20℃ ~ 40℃，海拔高度不超過 1000m。 電壓、頻率 IEC 60034-1 定義了電壓和頻率的波動對溫升的影響。標準將電壓 和頻率的綜合變化分為 A 和 B 兩個區域。區域 A 是電壓偏差 ±5% 和頻率偏差 ±2% 的情況；區域 B 是電壓偏差 ±10% 和頻率偏差 +3%/-5% 的情況。 電機均能在 A 和 B 兩區域內提供額定轉矩，但溫升會高于在額定電 壓和頻率情況下的值。電機只允許在區域 B 中短時間運行。

2.絕緣系統

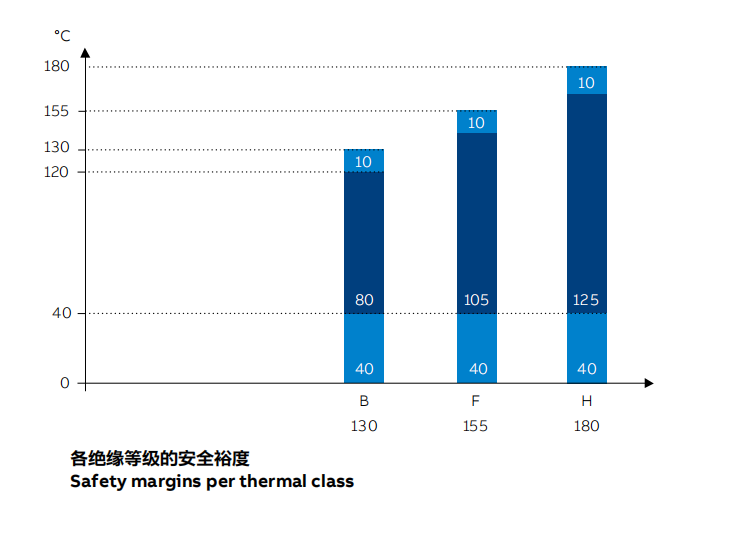

ABB 采用 F 級絕緣材料，B 級溫升，是當今業界通用的要求。 F級絕緣系統B級溫升的采用，使ABB產品可獲得25℃的安全裕度。 這使電機在短時間內過載使用，或在較高環境溫度和海拔，或在高 電壓和頻率容差下使用成為可能。這一設計同樣可用于延長絕緣壽 命。例如，溫度降低 10K，絕緣壽命延長。
B 級絕緣（130℃）
? 額定環境溫度 40℃
? 最大允許溫升 80K
? 熱點溫升裕度 10K
F 級絕緣（155℃）
? 額定環境溫度 40℃
? 最大允許溫升 105K
? 熱點溫升裕度 10K
H 級絕緣（180℃）
? 額定環境溫度 40℃
? 最大允許溫升 125K
? 熱點溫升裕度 10K

3.運行環境

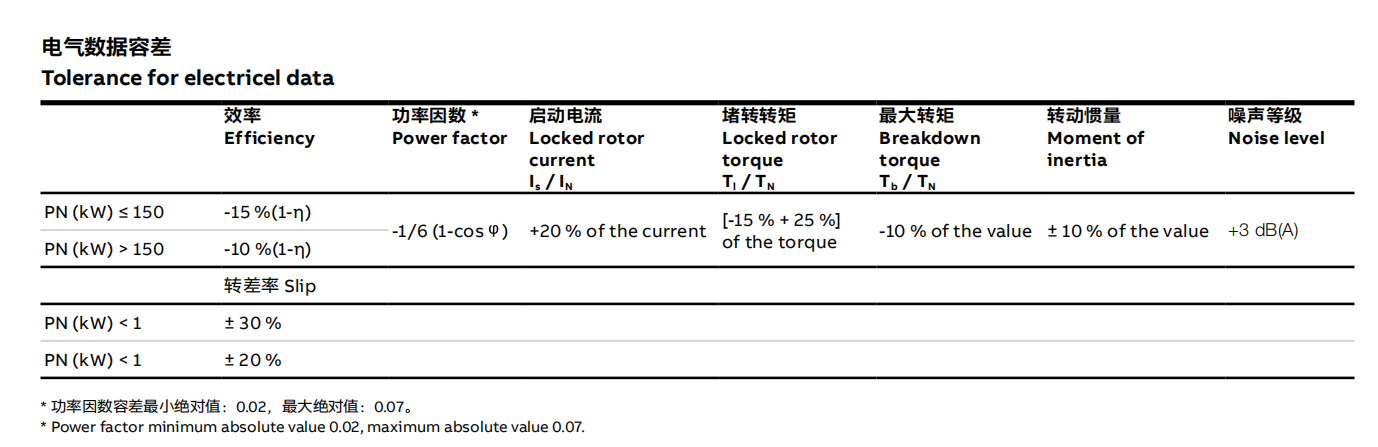

根據 IEC 60034-1 規定，容差是指測試值與銘牌 ( 或樣本 ) 標稱 值之間的最大允許偏差。測試結果基于按照 IEC 60034-2-1, IEC 60034-9, IEC 60034-12 所規定的測試。
4.過載倍數
根據IEC 60034，M2BAX系列電機能夠在額定電壓和頻率下承受1.5 倍的額定電流達2 分鐘。

5.環境溫度及海拔高度

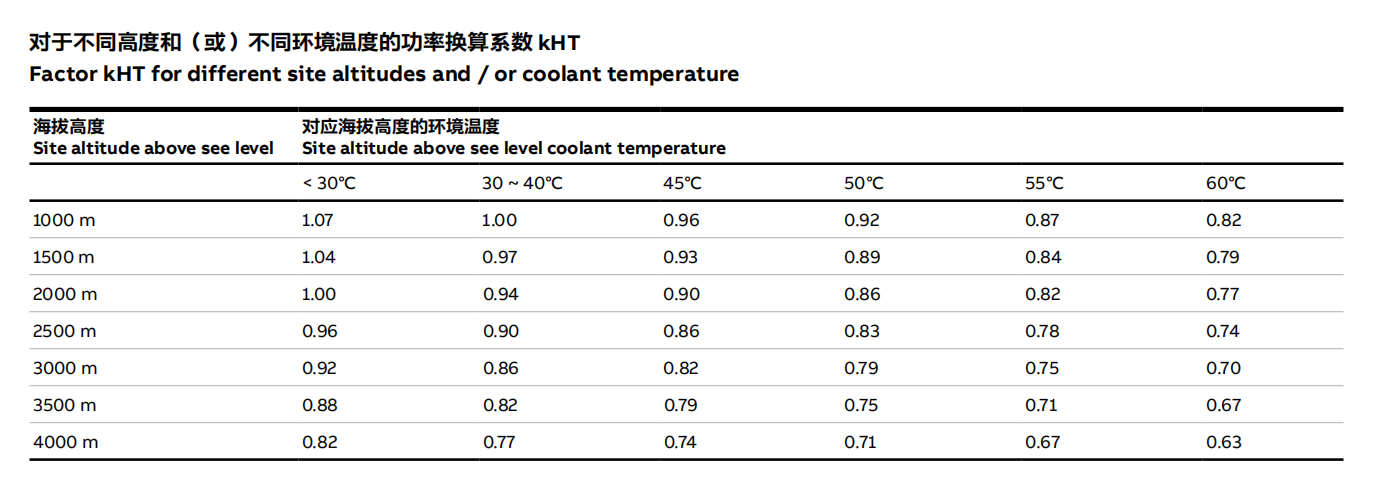

標準電機設計的最大環境溫度為 40℃，最高海拔為 1000m。如 果當電機在較高的環境溫度或海拔下運行，輸出功率相應降低。

三.機械設計
1.機座
包括底腳在內的電機機座是鑄鐵制成的。整體式鑄鐵底腳能夠?qū)崿F(xiàn) 穩固的安裝及降低振動。可提供底腳安裝型、凸緣安裝型及二者結合的電機。
2.排水孔
如果在非常濕潤或潮濕的環境下，特別是在斷續負載下操作電機，則應設置排水孔。根據電機安裝方法，指定相應的 IM 標號，如 IM3031。機座號為 71 到 355 的電機安裝了排水孔及閉合塞。孔塞在出廠時 打開。安裝電機時，確保排水孔朝下。垂直安裝時，上塞必須完全閉合。在灰塵過多的環境中，兩個塞都應閉合。安裝方式不同于底腳安裝型 IM B3 時，請?jiān)谟嗁彆r(shí)使用變量代碼 066。
3.軸承壽命
根據 ISO 281，軸承的正常壽命 L10h 定義為在特定條件下90%的相同軸承在一系列測試中所達到或超過的運行小時數。50% 的軸
承至少達到這一數字的五倍。
4.潤滑
裝有封閉式軸承的電機機座號為 71-250 的電機采用封閉式軸承。封閉式軸承中裝有優質的潤滑脂。銘牌上印有軸承型號。以下數值可作為軸承使用壽命指導值，具體壽命取決于應用和負載情況：2-6 極電機約為 40,000 小時。

5.軸上允許負載
允許軸向力
表中提供了環境溫度為 25℃時，50Hz 的正常條件下，徑向力為零時的軸伸允許軸向力（N）。分別對軸承壽命滿足2000和40000小時進行計算。在 60 Hz 時，數值將相應減少10%。對于雙速電機，數值將以較高的速度為準。給定軸向力 FAD，假設 D 端軸承由鎖環鎖定。

6.允許徑向力
表中提供了環境溫度為 25℃時，50Hz 的正常條件下，軸向力為零時的軸伸允許徑向力（N）。分別對軸承壽命滿足 20,000 小時和40,000 小時進行計算。電機為底座安裝型 IM B3，并且含橫向力。在某些情況下，軸的強度影響允許負載力。在 60Hz 時，數值將相應減少 10%。對于雙速電機，數值應以較高的速度為準。

7.標準接線盒交付
標準接線盒的防護等級為 IP55。標準情況下，接線盒安裝在電機 D端頂部。此外，還可以將接線盒安裝在左側或右側，請參考訂購信息.機座號 71-132 的電機，采用一體式接線盒。機座號 160-355 的電機，采用分體式接線盒。機座號為 160-355 的電機接線盒可 4x90°轉動。因此電機的兩側都可以接入電纜。但對于機座號為 71-132 的標準電機，接線盒無法轉動，如需實現接線盒電纜入口 2x180轉向，可使用變量代碼（VC022).如果未另行規定，則采用標準交付。

四．變頻器驅動
鼠籠式感應電機具有很好的的可用性、可靠性與效率。通過變頻器一種變速驅動器（VSD），該電機的性能將更優異。電機不是一直處于全速運轉狀態，相反，變速驅動器能夠根據實際需要調節速度。
這樣，就能夠準確地控制工藝過程，在某些情況下，甚至可以達到比標稱速度更快的運轉速度，從而提高產能。與傳統的全壓啟動（DOL）不同，變速驅動器（VSD）能夠平滑地進行啟動。這樣就大大地減少了電機及驅動應用中的壓力。平滑啟動還意味著供電網絡不受高啟動電流的影響。在電網設計時，應將該因素納入考慮。由于在速度和工藝用電方面的優化，ABB 低壓一般用途電機以及
變頻器的使用，尤其是 ABB 變頻器的使用，通常能夠在很大程度上實現節能。節能不僅能夠產生環境效益，還能夠帶來經濟效益。
ABB 低壓一般用途電機適用于 DOL 運行，也適用于變速運行。選擇面廣，電機能夠適應嚴苛的應用要求。在為變速驅動器選擇低壓一般用途電機時，應考慮以下方面：
1. 確定規格
變頻器所饋送的電壓（或電流）并非完全是正弦的。這可能會增加電機的損耗、振動以及噪音等級。此外，這些損耗分布的變化可能影響電機的溫升。因此，在任何情況下，需要根據特定的變頻器說明書正確選擇電機規格。使用ABB變頻器時，請使用ABB的DriveSize程序來確定電機規格。該工具利用的是基本綜合性組合型式試驗的規格確定規則。當手動確定規格時，請注意，此目錄中以及相關手冊中給出的負載率（負載能力）曲線僅供參考。可根據要求提供針對各個電機和變頻器的精確數值。除確定熱容量外，必須保持一個轉矩裕度，以保持穩定。電機的最大轉矩在整個工作周期內應至少高于負載轉居30%。尤其是在使用較長的供電電纜時，還必須考慮供電電纜的壓降。

2. 工作轉速、振動及軸密封
低壓一般用途電機設計可以在寬轉速范圍下工作，在大多數情況下，也可以顯著高于額定轉速（即銘牌上印制的轉速）的較高轉速運行可以通過銘牌或 DriveSize 工具獲知最大轉速。除電機轉速范圍外，請確保不超出整個應用的最大或臨界轉速。

3. 通風
電機低速運行時，風扇的冷卻能力下降，進面降低電機的負載能力?？梢粤硗馐褂靡粋€(gè)獨立的恒速風扇（變量代碼183）來提升冷卻能力。高速運行時，應考慮使用金屬風扇在（變量代碼 068），而不是塑料風扇。

4. 潤滑
在變速應用場合中，軸承溫度的變化是由于速度和電機負載變化的結果。這時，在正常工作條件下，通過測量軸承溫度，可以得到精確的潤滑間隔時間。如果測量溫度高于 +80℃，則需要縮短在潤滑銘牌或電機手冊中規定的潤滑間隔時間，或使用適用于高溫工況的潤滑脂。請參見 ABB 低壓電機手冊。
在非常低的速度和溫度（低于 20℃）下連續工作時，標準潤滑脂的潤滑能力可能不足，而需要使用含添加劑的特定潤滑脂。為確保電機的可靠性，當為電機選擇正確的絕緣系統和為變頻器選擇正確的輸出濾波器時，必須考慮變頻器的非正弦輸出電壓的影響。

6. 軸承電流
必須在所有電機中消除軸承電壓和電流，確保整項工作的可靠開展。如果使用具有非受控直流電壓的ABB ACS800 or ACS550驅動器，則必須按照下表 3 所示，使用絕緣軸承（變量代碼 701）和 / 或在變頻器輸出上加上適當規格的濾波器。

絕緣軸承
ABB 使用帶絕緣內圈或外圈的軸承。所謂混合軸承，也就是帶非導電性陶瓷滾動元件的軸承，也可用于特定用途。
7. 電纜敷設、接地及 EMC
變頻器對驅動系統的電纜鋪設和接地提出了更高的要求。應使用屏蔽對稱電纜和提供 360°接頭的電纜接頭（也稱為EMC接頭變量代碼 704）來連接電機。對于輸出功率不高于 30kW 的電機，可使用非對稱電纜，但使始終建議使用屏蔽電纜，尤其在驅動應用中存在敏感部件時。對于機座號為 IEC 280 及以上的電機，除非在一個公共的金屬底座
上安裝電機和驅動機器，否則需要在電機機座和機器之間另外進行電位均衡處理。當使用一個金屬底座來實現電位均衡時，應檢查此連接的高頻導電性。為滿足 EMC 的要求，除安裝正確的電纜接頭外，還必須使用專用
的 EMC 電纜（另外具有專用接地件）。
